Vorwerk Bodenbürste EB 350
Weiteres auf Anfrage!
EB 350
Vorwerk Teppichbürste EB 350
• Diese elektrische Bodenbürste hat 3 Fußtrittfunktionen, Soft-, Hart- und Teppichboden
• Diese elektrische Bodenbürste hat 3 Fußtrittfunktionen, Soft-, Hart- und Teppichboden
Rundbürsten
Rundbürsten, geeignet für Vorwerk Teppichbürste EB 350, 351 und 351 "F"
Tunnel-Haube
Getriebetunnel-Haube für Vorwerk Teppichbürste EB 350, 351 und 351 "F"
Getriebefeder
Getriebefeder, geeignet für Vorwerk Teppichbürste EB 350, 351 und 351 "F"
Feder Kehrlippenhalter
Feder Kehrlippenhalter, geeignet für Vorwerk Teppichbürste EB 350, 351 und 351 "F"
Fußtritt
Fußtritt für Vorwerk Teppichbürste EB 350 mit 3 Funktionen
• 1. Teppichboden-Funktion: dabei bleibt der Fußtritt in ursprünglicher Stellung (Lieferzustand). Die Bürsten rotieren und die rote Lampe leuchtet durchgehend.
• 2. Softboden-Funktion: die Noppen auf dem Fußtritt nur leicht mit dem Fuß antippen. Dabei erlischt die rote Lampe und Bürsten schalten ab. Es lassen sich somit leichte Bodenbeläge, welche durch die Bürsten beschädigt oder in die Teppichbürste hineingezogen werden könnten, absaugen.
• 3. Hartboden-Funktion: den Fußschalter kräftig mit dem linken Fuß heruntertreten. Dabei erlischt die rote Lampe, die Bürsten schalten ab und sowohl die Frontbürste als auch die Kehrlippe fahren heraus.
• 1. Teppichboden-Funktion: dabei bleibt der Fußtritt in ursprünglicher Stellung (Lieferzustand). Die Bürsten rotieren und die rote Lampe leuchtet durchgehend.
• 2. Softboden-Funktion: die Noppen auf dem Fußtritt nur leicht mit dem Fuß antippen. Dabei erlischt die rote Lampe und Bürsten schalten ab. Es lassen sich somit leichte Bodenbeläge, welche durch die Bürsten beschädigt oder in die Teppichbürste hineingezogen werden könnten, absaugen.
• 3. Hartboden-Funktion: den Fußschalter kräftig mit dem linken Fuß heruntertreten. Dabei erlischt die rote Lampe, die Bürsten schalten ab und sowohl die Frontbürste als auch die Kehrlippe fahren heraus.
Schalter Fußtritt
Schalter im Fußtritt für Vorwerk Teppichbürste EB 350
Platine
Hauptplatine/ Leiterplatte für Vorwerk Teppichbürste EB 350, ohne Schalter
• Bei dieser Teppichbürste (EB 350) befindet sich der Schalter, welcher das Ein- oder Abschalten der Rundbürsten auslöst, im Fußtritt (siehe vorherige Abb. "Schlalter Fußtritt").
• Bei dieser Teppichbürste (EB 350) befindet sich der Schalter, welcher das Ein- oder Abschalten der Rundbürsten auslöst, im Fußtritt (siehe vorherige Abb. "Schlalter Fußtritt").
Frontbürste
Frontbürste, geeignet für Vorwerk Teppichbürste EB 350, 351 und 351 F
Felge
Felge, geeignet für Vorwerk Teppichbürste EB 350
• Verbindung zwischen Rad und Radaufhängung am Unterboden der Teppichbürste
• Verbindung zwischen Rad und Radaufhängung am Unterboden der Teppichbürste
Rad mit Kappe
Rad mit Kappe, geeignet für Vorwerk Teppichbürste EB 350, 351 und 351 F
Revisionsklappe
Revisionsklappe, geeignet für Vorwerk Teppichbürste EB 350, 351 und 351 F
• durch das Öffnen dieser Klappe wird die Entfernung von Verstopfungen im Saugkanal der Teppichbürste ermöglicht
• durch das Öffnen dieser Klappe wird die Entfernung von Verstopfungen im Saugkanal der Teppichbürste ermöglicht
Gelenktaster kurz
Gelenktaster kurz bis Baujahr 2006, geeignet für Vorwerk Teppichbürste EB 350 und 351
• schaltet die Bürsten in der Ruhe-/Standstellung ab.
• Achtung!!! Ab Baujahr 2007 Gelenktaster LANG für EB 351 F (siehe nächste Abb.)
• schaltet die Bürsten in der Ruhe-/Standstellung ab.
• Achtung!!! Ab Baujahr 2007 Gelenktaster LANG für EB 351 F (siehe nächste Abb.)
Gelenk
Gelenk, geeignet für Vorwerk Teppichbürste EB 350, 351 und 351 F
Bodengruppe
Bodengruppe, geeignet für Vorwerk Teppichbürste EB 350, 351 und 351 F
• der häufigste Grund diese zu wechseln ist das Abbrechen der Radhalterung.
• der häufigste Grund diese zu wechseln ist das Abbrechen der Radhalterung.
Deckel
FDeckel, geeignet für Vorwerk Teppichbürste EB 350, 351 und 351
Getriebetunnel
Getriebetunnel, geeignet für Vorwerk Teppichbürste EB 350, 351 und 351 F
Bodenblech
Bodenblech, geeignet für Vorwerk Teppichbürste EB 350, 351 und 351 F
Im Folgenden sehen Sie Bilder von verschmutzten/ defekten Geräten. Hier haben Sie die Möglichkeit die Bilder in der Zoomansicht zu betrachten. Diese finden Sie auch unter "Sonstiges/ Gerätereinigung" oder "Sonstiges/ Reparatur"
EB 350-351/F, Innenraum
Abb. 1
Vorwerk Teppichbürste EB 350-351/F, Innenraum
• links Platine
• rechts unten Gelenktaster
• rechts Mitte Motor
• rechts oben Entriegelungsmechanismus für weiße Haube
• links Platine
• rechts unten Gelenktaster
• rechts Mitte Motor
• rechts oben Entriegelungsmechanismus für weiße Haube
EB 350-351/F, Innenraum
Abb. 2
Vorwerk Teppichbürste EB 350-351/F Innenraum
• links Platine
• rechts Motor
• links Platine
• rechts Motor
EB 350-351/F, Innenraum
Abb. 3
Vorwerk Teppichbürste EB 350-351/F Innenraum
• links Platine
• rechts Motor (Lüfterrad)
• links Platine
• rechts Motor (Lüfterrad)
EB 350-351/F, Innenraum
Abb. 3a
Vorwerk Teppichbürste EB 350-351/F Innenraum
• links Platine
• rechts Motor (Lüfterrad)
• links Platine
• rechts Motor (Lüfterrad)
EB 350-351/F, Innenraum
Abb. 3b
Vorwerk Teppichbürste EB 350-351/F Innenraum, Motor
EB 350-351/F, Innenraum
Abb. 3c
Vorwerk Teppichbürste EB 350-351/F Innenraum, Platine
EB 350-351/F, Motor/Getriebe
Abb. 4
Vorwerk Teppichbürste EB 350-351/F, Motor mit Getriebe
• verschmutztes Motor-Lüfterrad, Abb. 5 zeigt den hervorgezogenen Schmutz
• verschmutztes Motor-Lüfterrad, Abb. 5 zeigt den hervorgezogenen Schmutz
EB 350-351/F, Motor/Getriebe
Abb. 5
Vorwerk Teppichbürste EB 350-351/F, Motor mit Getriebe
• verschmutztes Motor-Lüfterrad
• verschmutztes Motor-Lüfterrad
EB 350-351/F, Tunnel
Abb. 6
Vorwerk Teppichbürste EB 350-351/F, Getriebetunnel
• Kohleabrieb auf Getriebetunnel
• Kohleabrieb auf Getriebetunnel

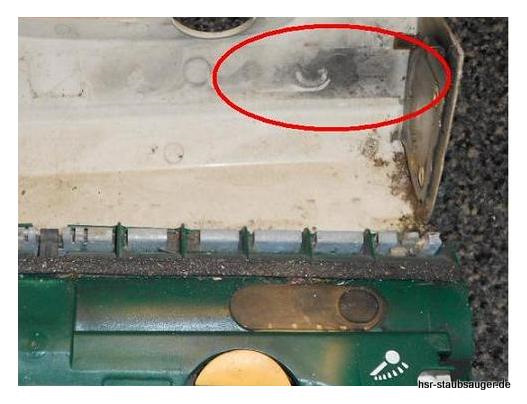

EB 350-351/F, Haube
Abb. 7
Vorwerk Teppichbürste EB 350-351/F, Haube Getriebetunnel
• Kohleabrieb an der Unterseite der geöffneten Haube
• Kohleabrieb an der Unterseite der geöffneten Haube
EB 350-351/F, Getriebefeder
Abb. 8
Vorwerk Teppichbürste EB 350-351/F, Sitz der Getriebefeder.
Sie sorgt für den nötigen Mindestabstand zwischen Rundbürsten und Teppichboden. Ist diese nicht vorhanden, verschleißen Ihre Bürsten schneller (siehe Abb. 9)
Sie sorgt für den nötigen Mindestabstand zwischen Rundbürsten und Teppichboden. Ist diese nicht vorhanden, verschleißen Ihre Bürsten schneller (siehe Abb. 9)
Getriebetunnel gebrochen
Abb. 9
Vorwerk Teppichbürste EB 350-351/F, gebrochene Front am Getriebetunnel (Abb. Vorwerk Teppichbürste EB 351)
• in diese Front wird die weiße Haube verankert
• in diese Front wird die weiße Haube verankert
Getriebetunnel gebrochen
Abb. 10
Vorwerk Teppichbürste EB 350-351/F, gebrochene Front am Getriebetunnel (Abb. Vorwerk Teppichbürste EB 351)
• in diese Front wird die weiße Haube verankert
• in diese Front wird die weiße Haube verankert
Einkerbungen an Rundbürste
Abb. 11
Einkerbungen an der Außenseite der Rundbürste
• diese Rundbürste stammt aus einer Teppichbürste, bei welcher die Getriebefeder fehlte
• diese Rundbürste stammt aus einer Teppichbürste, bei welcher die Getriebefeder fehlte
Querstreben am Bodenblech
Abb. 12
Querstreben am Bodenblech
• diese Querstreben verursachen die Einkerbungen an den Rundbürsten (siehe Abb. 11)
• diese Querstreben verursachen die Einkerbungen an den Rundbürsten (siehe Abb. 11)
